Introduzione e principi della scatola di controllo della temperatura del canale caldo

Panoramica della scatola di controllo della temperatura del canale caldo:

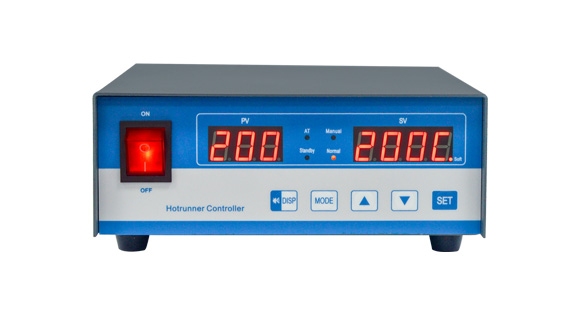

La scatola di controllo della temperatura del canale caldo è un regolatore di temperatura per i sistemi a canale caldo. Collega schede di controllo della temperatura, interruttori dell'aria, scatole, ventole, morsettiere e cavi dell'attrezzatura che mantengono i valori di temperatura richiesti per mantenere la stabilità del sistema hot runner. La scatola di controllo della temperatura utilizza schede di controllo della temperatura integrate per rilevare la temperatura del sistema hot runner e regolare la potenza di uscita per mantenere una temperatura target stabile.

Introduzione alla scatola di controllo della temperatura del canale caldo:

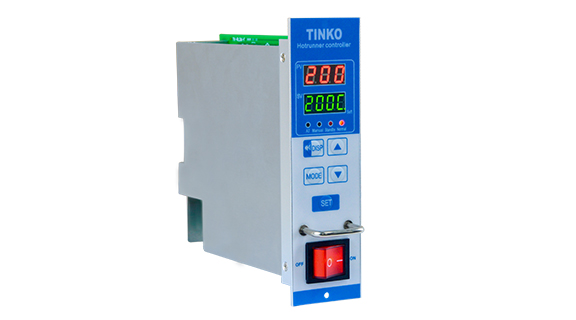

Come indica il nome, la scatola di controllo della temperatura del canale caldo viene utilizzata per controllare l'equilibrio della temperatura interna del sistema hot runner. È uno degli essenziali "quattro pietre miliari" del sistema hot runner. È interdipendente dal sistema hot runner, ma in modo abbastanza indipendente. La sua precisione e stabilità hanno un grande impatto sull'intero sistema hot runner e la qualità del sistema hot runner influenza anche la precisione, la stabilità e la durata della scatola di controllo della temperatura. Di solito, è controllato da schede di controllo della temperatura, chassis, connettori per impieghi gravosi e morsettiere della linea di alimentazione.

Sviluppo della scatola di controllo della temperatura del canale caldo:

La scatola di controllo della temperatura è un dispositivo che mantiene il valore di temperatura richiesto. Rileva principalmente la temperatura del canale caldo attraverso il chip del computer intelligente nel nucleo dell'orologio e nelle uscite il valore di corrente proporzionale adeguato attraverso l'elaborazione dei dati interni del computer intelligente. Per quanto si tratta di controllo della temperatura, la precisione e la stabilità del controllo della temperatura dipende principalmente dai principali fattori importanti:

1. Misurazione della temperatura: parametri del periodo di campionamento, filtraggio dei dati per determinare la temperatura, la compensazione della temperatura del circuito di misurazione, ecc. per determinare la precisione della misurazione della temperatura;


2. Controllo PID: regola il rapporto di corrente di uscita tramite parametri PID, inclusi parametri proporzionali, tempo di integrazione e tempo differenziale;


3. Regolazione automatica: fornire la funzione di analisi della capacità del filo di riscaldamento e la costante termica dello stampo (con funzioni di dissipazione del calore e del calore latenti, aiuta a controllare con precisione la temperatura, a seconda dell'ambiente;


4. Modalità di uscita: può essere modificata in base all'ambiente;

5. Modalità SSR: può ottenere un controllo preciso della temperatura, ma il rumore dell'alimentatore è molto più grande della modalità PWM.


6. Modalità PWM: ha meno rumore di corrente, ma la capacità di controllo della temperatura è inferiore a quella della modalità SSR.
