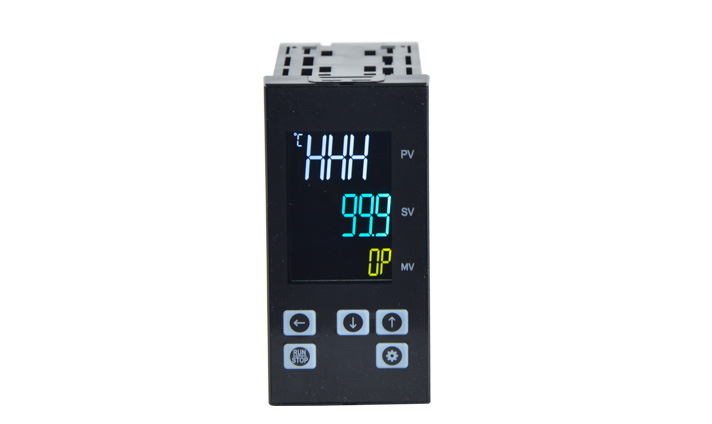

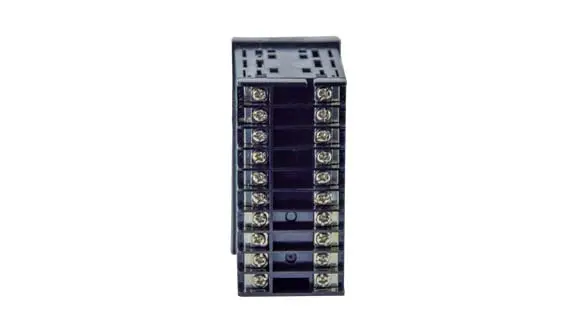

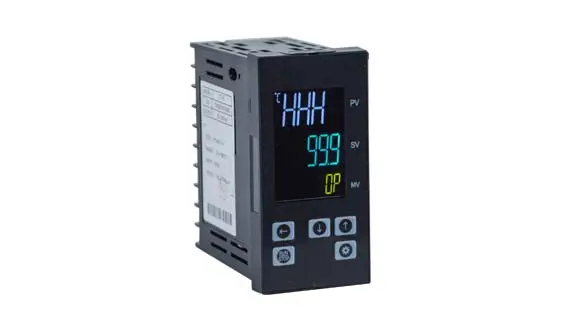

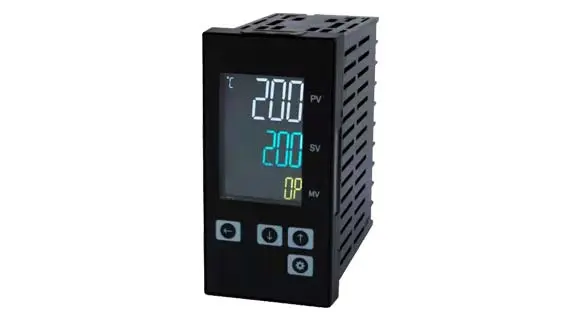

Il controller per montaggio a pannello serie Tinko CTH è un controller PID leader del settore che consente prestazioni ottimali utilizzando il controllo semplice e la funzionalità del menu senza caratteristiche complesse. È ideale per applicazioni di base e livelli di utilizzo. Può essere ordinato come controller di processo PID o come regolatore di temperatura ON/OFF.
Sintonizzazione automatica PID, controllo manuale
Doppio display LCD
Alta precisione e risoluzione
Rottura del sensore, retromarcia, allarme corto
Allarme di interruzione del riscaldatore
Uscita allarme relè opzionale
Comunicazione RS485 opzionale
| Alimentatore | AC85 ~ 265V, 50/60Hz |
| Precisione | ± 0.5% F.S. |
| Ingresso sensore | Termocoppia (K, E, J, T) |
| RTD (Pt100) | |
| Unità di visualizzazione | Doppio LCD a 3 cifre |
| Risoluzione | 1 °C / 0.1 °C |
| Modalità di uscita | Contatto relè, AC250V/3A |
| Azionamento SSR (impulso di tensione) | |
| DC. 4 ~ 20mA | |
| Uscita allarme | Contatto relè, AC250V/3A |
| Ambiente di lavoro | 0 ~ 50 °C, 25 ~ 85% RH |
| Dimensioni pannello (mm) | 48*96 |
C T H-$ F $
(1) (2) (3) (4) (5)
(1) dimensione del pannello frontale (wq6 h, mm)
5: 48*96
(2) segnale di ingresso e gamma
K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)
T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19.9 ~ 99.9 °C)
(3) uscita di controllo
M: contatto relè (AC250V, 3A) V: SSR Drive (impulso di tensione)
8: DC.4-20mA
(4) uscita allarme
Vuoto: nessuno M: 1 x contatto relè (AC250V, 3A)
MM: 2 x contatto relè (AC250V, 3A) MMM: 3 x contatto relè (AC250V, 3A)
(5) comunicazione
Vuoto: nessuna comunicazione C1: RS485
