Regolatore di temperatura CTM

I controller della serie Tinko CTM sono regolatori di temperatura e processo a doppio ciclo, che possono gestire le doppie zone contemporaneamente per stabilizzare la temperatura di ambienti come forni, imballaggi e trattamenti termici. L'utilizzo dei nostri controller dual-loop della serie CTM può risparmiare tempo e costi di installazione regalando un punto di connessione comune con meno cablaggi e ritagli del pannello. I tempi di fermo possono anche essere ridotti in quanto i controller dual-loop possono essere cambiati senza alimentare il sistema.

Ottieni un preventivo

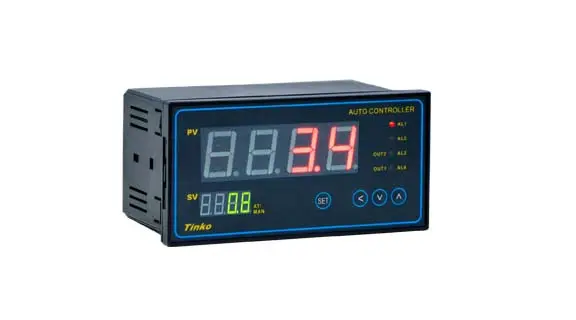

high temperature controller
high temperature controller

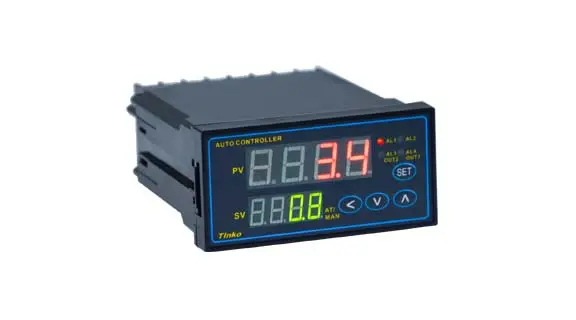

k type temperature controller

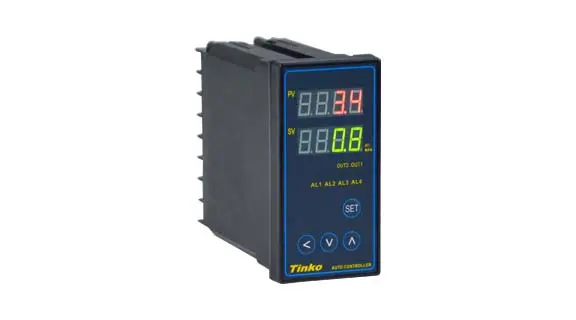

home temperature controller system

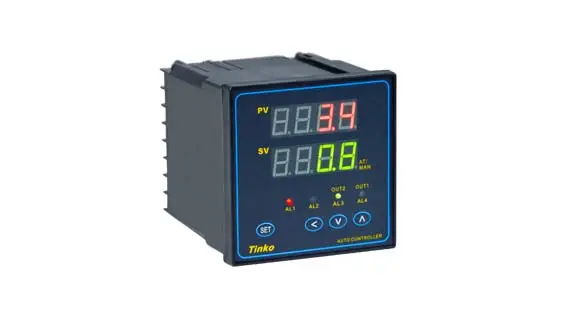

programmable pid temperature controller

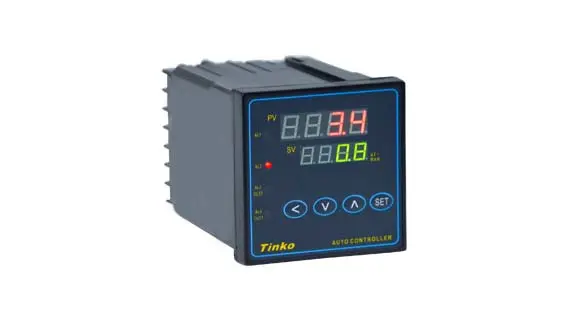

pc temperature controller
Caratteristiche
Specifications
Funzioni
Video
Download

Caratteristiche del regolatore di temperatura CTM

  • Sintonizzazione automatica PID, controllo manuale

  • Alta precisione e risoluzione

  • Ingressi universali e modalità di uscita

  • Rottura del sensore, retromarcia, allarme corto

  • Allarme di interruzione del riscaldatore

  • Uscita allarme relè opzionale

  • Comunicazione RS485 opzionale

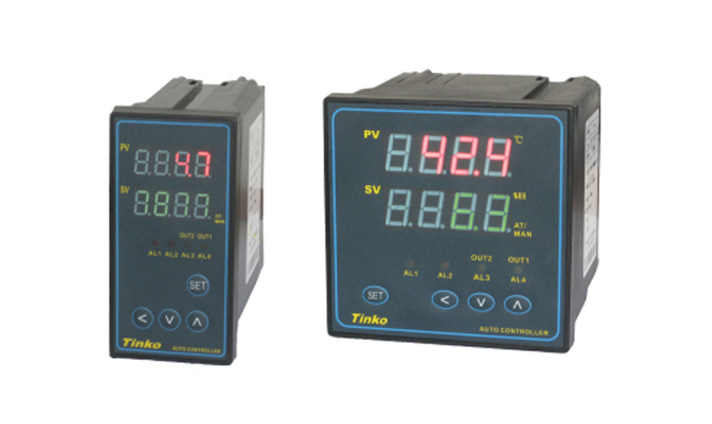

Caratteristiche del regolatore di temperatura CTM

Specifica del regolatore di temperatura CTM


AlimentatoreAC85 ~ 265V, 50/60Hz
Precisione± 0.5% F.S.
Ingresso sensoreTermocoppia (K, E, J, N, T, B, S)
RTD (Pt100, Pt1000, Cu50, Cu100)
Corrente (DC. 0-20 mA, 4-20 mA)
Tensione (DC. 0-10V)
Unità di visualizzazioneDoppio LED a 4 cifre
Risoluzione0.1 °C
Modalità di uscitaModalità di uscita
Azionamento SSR (impulso di tensione)
DC. 4 ~ 20mA
DC. 0-10V
Allarme OutpuContatto relè, AC250V/3A
Comunicazione (opzione)RS485, protocollo Tinko
Uscita ausiliariaFeedback DC 24V
Ambiente di lavoro0 ~ 50 °C, 25 ~ 85% RH
Dimensioni pannello (mm)48*48, 48*96, 96*48, 72*72, 96*96, 160*80

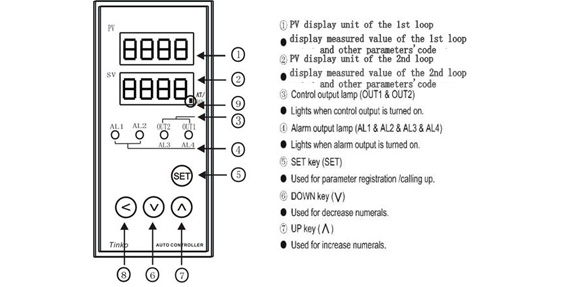

Funzioni del regolatore di temperatura CTM

Codice di ordinazione

C T L-$ F $

(1) (2) (3) (4) (5) (6) (7) (8)


(1) dimensione del pannello frontale (wq6 h, mm)

4: 48*48 5: 48*96 6: 96*48 7: 72*72 9: 96*96


(2) segnale di ingresso e gamma

K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)

T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19.9 ~ 99.9 °C)

801: 4-20mA 402: 0-10V


(3) uscita di controllo (per il controllo del riscaldamento)

M: contatto relè (AC250V, 3A) V: SSR Drive (impulso di tensione)

8: D.C.4-20mA 9: 0-10V


(4) uscita di controllo (per il controllo del raffreddamento)

M: contatto relè (AC250V, 3A) V: SSR Drive (impulso di tensione)

8: D.C.4-20mA 9: 0-10V


(5) uscita allarme

Vuoto: nessuno M: 1 x contatto relè (AC250V, 3A)

MM: 2 x contatto relè (AC250V, 3A) MMM: 3 x contatto relè (AC250V, 3A)


(6) uscita di trasmissione

8: D.C.4-20mA 9: 0-10V

Vuoto: nessuno


(7) uscita feedback alimentazione

N: nessuna uscita (può essere omessa) uscita V4: 24Vdc


(8) comunicazione

Vuoto: nessuna comunicazione C1: RS485

Prodotti
Popolare Regolatore di temperatura Prodotti

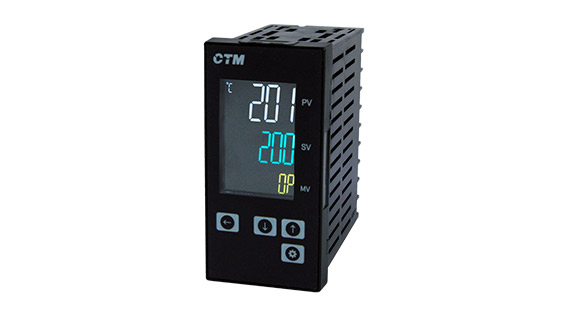

CTM-1X regolatore di temperatura CTM-1X regolatore di temperatura
